產品中心 柔性組合式滑線
在線咨詢概況/Overview
DHR型滑線為單極制作，多極組裝。適宜于密集型安裝，如電動單軌小車自動生產線，游樂線等。其具有以下主要特征：
1 密集組合:極間距小，任意組合。目前已應用最大組合數為36根。
2 敷設方便:整體組裝，敷設靈活，可懸掛安裝、附著墻壁安裝，水平安裝、垂直安裝或按需隨意安裝。
3 彎曲靈活:彎曲半徑可達R500mm,并可隨軌道任意彎曲，無須特意制成弧形。
技術參數/Technical parameter
| 項 目 | 基本參數 |
| 安裝地點 | 室內 |
| 環境溫度 | -25℃~+55℃ |
| 防護等級 | Ip20 |
| 防觸電等級 | 0級 |
| 最大工作電壓 | 交流660V或直流1000V |
| 運行速度 | V≤2000m/min |
| 污染等級 | ⅢI級(一般導電粉塵和凝露狀態) |
| 相對濕度 | <95% |
| 執行標準 | B6391.1-2010 |
滑線型號/Type cable block

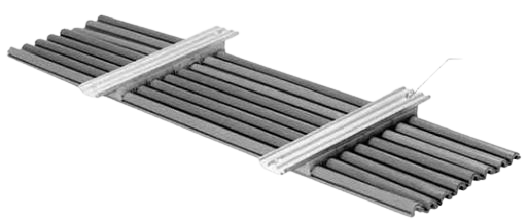

滑線本體(標準長度5m)
根據承載電流大小和安裝空間等確定所需滑線型號及安裝根數，若需校核滑線的電壓降請參閱預備知識。
型 號 | DHR-10/50 | DHR-16/80 | DHRz-10/50 | DHRz-16/80 | |
編 號 | 0500010 | 0500015 | 0500030 | 0500040 | |
截面積×承載電流mm2×A | 10×50 | 16×80 | 10×50 | 16×80 | |
異體材質 | 銅 | ||||
電阻Q/km | 1.8576 | 1.1610 | 1.8576 | 1.1610 | |
| 尺寸mm | A | 12 | 12 | 12 | 12 |
| B | 18 | 18 | 14 | 14 | |
| C | 6 | 6 | 6 | 6 | |
標準軌距mm | 20 | 20 | 14 | 14 | |
保養維護/Maintenance
1. 合理選擇產品規格，根據設備負荷、接電持續率、環境溫度、線路長度確定規格，注意留有裕度，室外一般降低容量20%使用。
2. 嚴禁發生相間短接或錯誤裝配現象。
3. 在每年設備定期保養時，應檢查母線的緊固件是否正常，如有松動，應擰緊。
其它主要事項/Other information
1. 安裝事宜具體由現場指導安裝的人員進行指導。
2. 通電之前，用兆歐表檢測安裝支架與輸電導軌及相與相之間的絕緣電阻，阻值應大于2.5M2;如不符合要求，必須查明原因，消除隱患后方能通電。
3. 為確保安全運行，用戶應建立定期檢查制度。
